立式燃煤蒸汽锅炉结构特点

2019-10-06 08:00:00人已围观

简介立式燃煤蒸汽锅炉采用卧式燃油（气）锅炉为卧式三回程锅壳式燃油（气）锅炉偏位布置燃烧器，油雾在大炉膛内充分混合燃烧，产生的高温烟气在第二回程冲刷烟管；第三回程冲刷锅壳表面及

立式燃煤蒸汽锅炉采用卧式燃油（气）锅炉为卧式三回程锅壳式燃油（气）锅炉偏位布置燃烧器，油雾在大炉膛内充分混合燃烧，产生的高温烟气在第二回程冲刷烟管；第三回程冲刷锅壳表面及布置其上的特殊鳍片，充分吸热后从锅炉后部排入烟囱；该产品采用扩展表面强化传热措施，既克服了传统无管锅炉热效率低的致命弱点，又利用了卧式湿背三回程锅炉性能稳定等优点，达到了*节能，安全环保的优异性能。

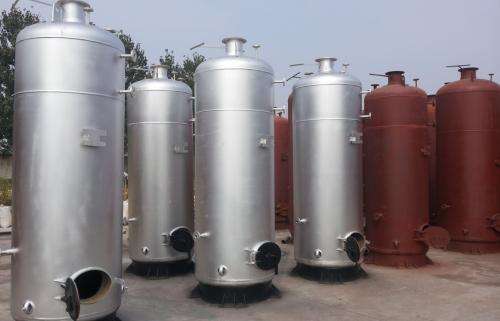

立式燃煤蒸汽锅炉，由锅壳，封头，炉胆，炉胆顶，U型圈，冲天管等组成，燃烧室布置在炉胆内，用耐火混凝土炉拱将炉膛分为上下两个燃烧室，下部燃烧产生的烟气经耐火混凝土炉拱上的喉口进入二次燃烧室与上炉门输入的二次风混合后充分燃烧，所产生的高温烟气经炉膛受热面辐射换热后，经环形烟箱再次进行对流换热，*后经烟囱排入大气。
